すでにFacebookではご紹介しておりますが、恒例のTV/ナビキャンセラーの分解手順をご紹介させていただきます。
納車された当社デモカーのNX200tにて適合確認を取りました。
このブログはお電話やメールにてお問い合わせをできるだけ少なくするためのものであります。
ご自身で作業される方は、このブログを参考に作業してみてください。
ただ、自己責任にてお願い致します。
当社が責任を負うものではありませんので、ご了承ください。
すでにFacebookではご紹介しておりますが、恒例のTV/ナビキャンセラーの分解手順をご紹介させていただきます。
納車された当社デモカーのNX200tにて適合確認を取りました。
このブログはお電話やメールにてお問い合わせをできるだけ少なくするためのものであります。
ご自身で作業される方は、このブログを参考に作業してみてください。
ただ、自己責任にてお願い致します。
当社が責任を負うものではありませんので、ご了承ください。
まずは、センターコンソール側面のレザーパーツを外します。
クリップの位置を把握して外すだけです。
クリップの位置を把握して外すだけです。
車輌前方側が差し込みとなっておりますので、外す際は車輌後方側から外して下さい。
それほど難しくありません。
それほど難しくありません。

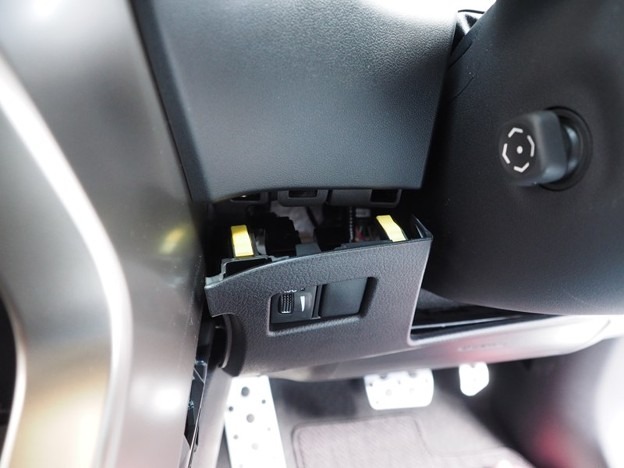

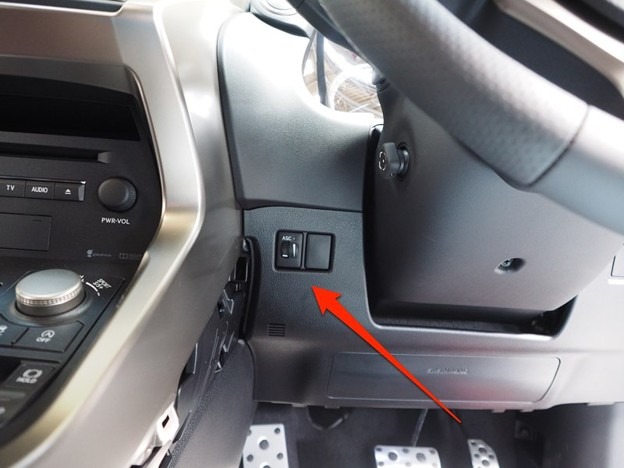

次にステアリング左下にあるパネルを上側のみ外し、その上のパネルを外せるようにします。
単純に手前に引き出すだけです。
単純に手前に引き出すだけです。

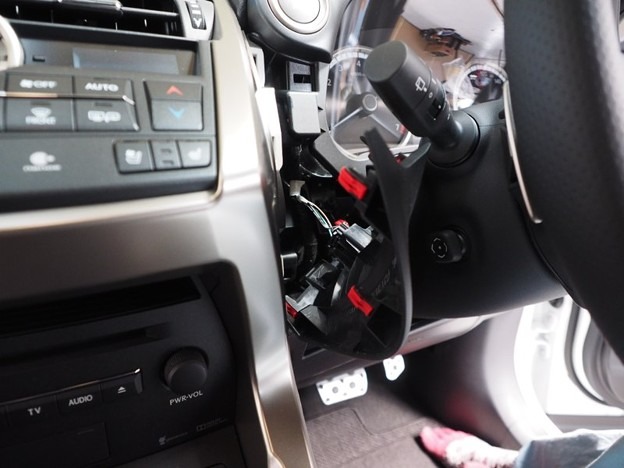

画像の位置にします。
その上のパネルを外しますが、コネクターが接続されておりますので、合わせて外します。

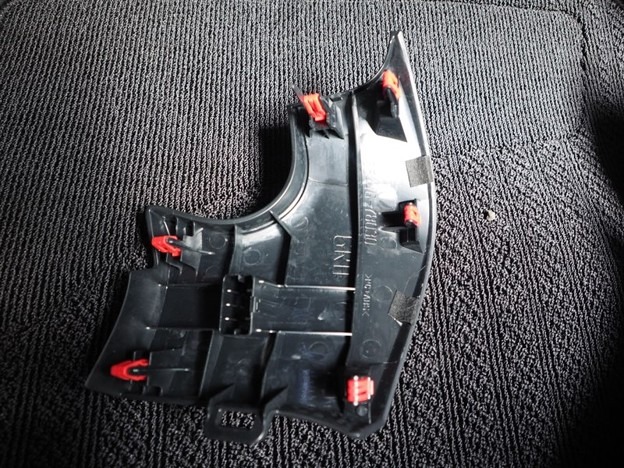

パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。
外れた状態です。
これでセンターコンソール右側の作業は終了です。
これでセンターコンソール右側の作業は終了です。
次にセンターコンソール左側の作業となりますが、グローブボックス上のレザーパーツを丸ごと外します。
まずは、ダッシュボード側面のパネルを浮かします。
まずは、ダッシュボード側面のパネルを浮かします。
画像の状態にしますが、隙間からヘラなど差し込み外してください。
次にグローブボックス上のレザーパーツを外しますが、グローブボックスを開けて下側から手前に引き出すと簡単に外れます。

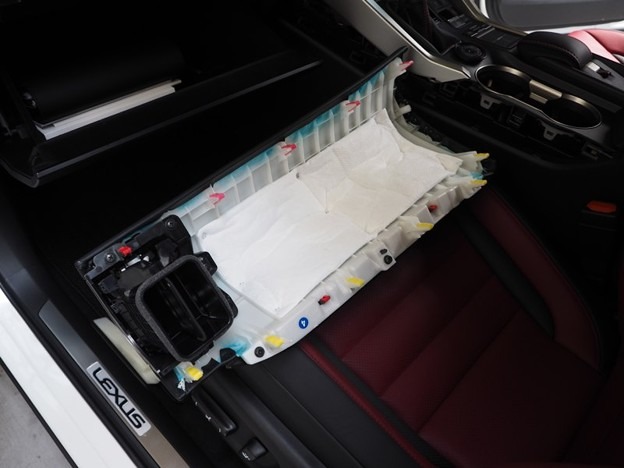

パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。
外れた状態となります。

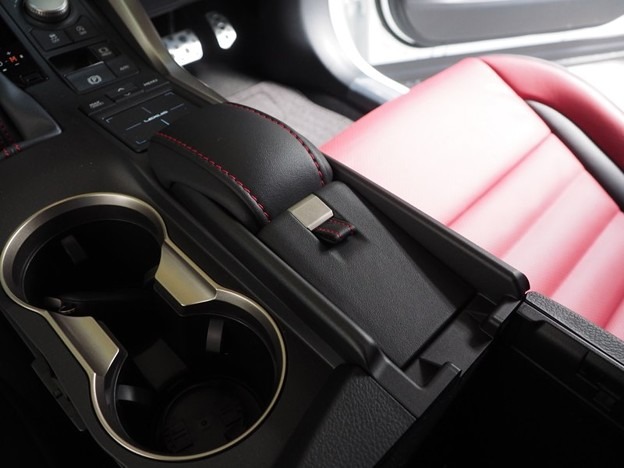

次にリモートタッチの手のひらを置く部分を外します。
車輌後方側から外すと外しやすいかと思います。
車輌後方側から外すと外しやすいかと思います。
パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。

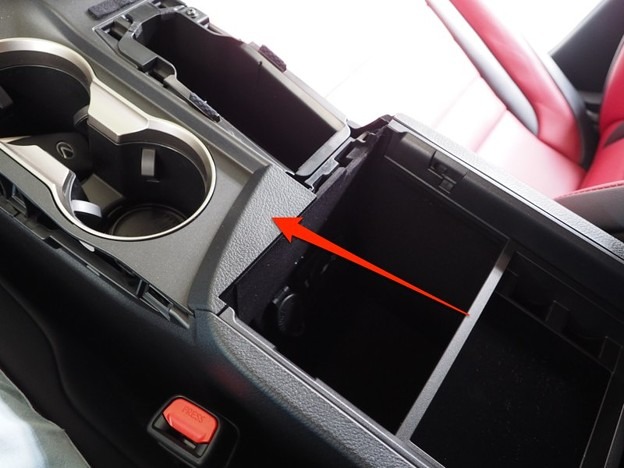

次に画像の小さなパネルを外します。

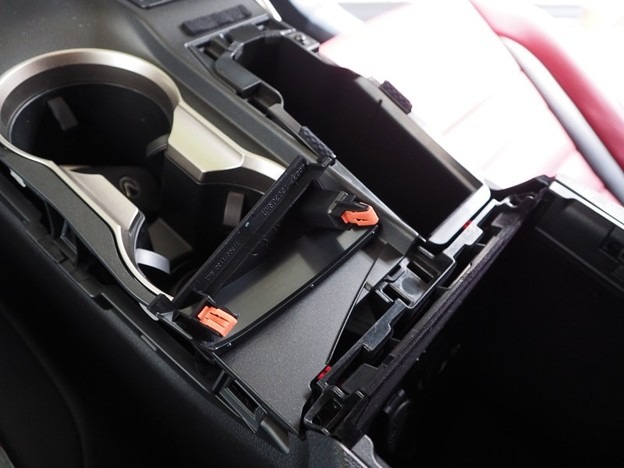

パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。

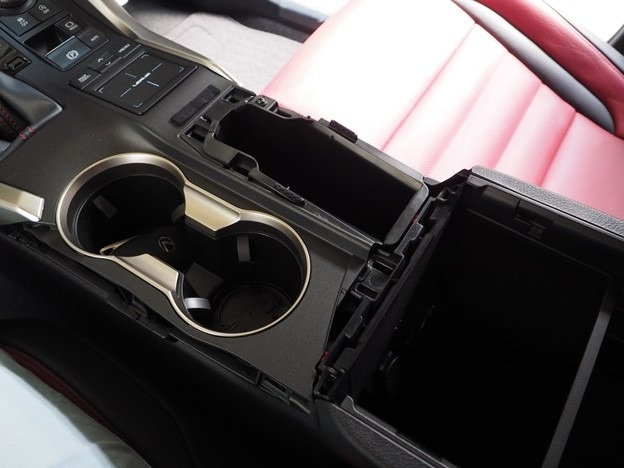

外れた状態となります。

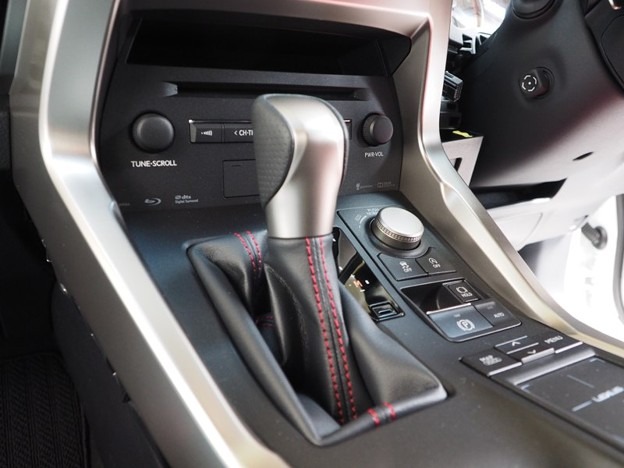

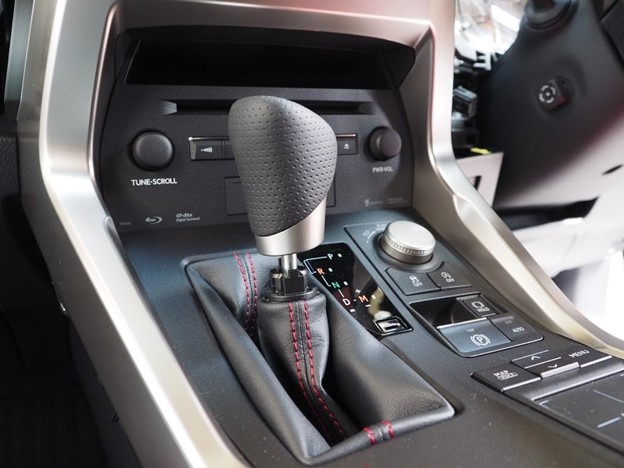

次にシフトノブを外します。
シフトノブの付け根からブーツを下方向に引っ張り分離させてください。
シフトノブの付け根からブーツを下方向に引っ張り分離させてください。

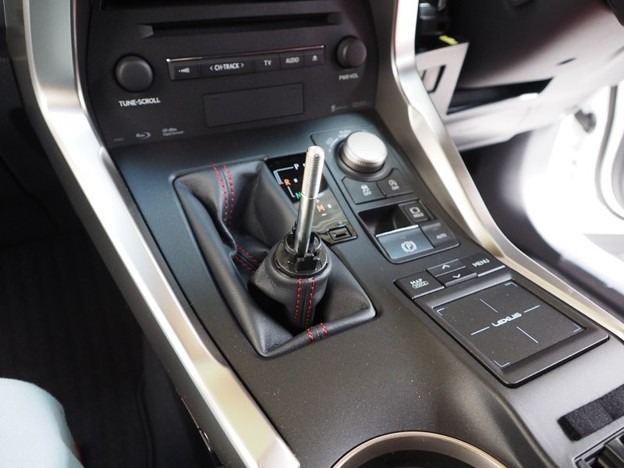

画像のように分離します。
シフトノブは時計と反対方向へ回す事により外せます。
シフトノブは時計と反対方向へ回す事により外せます。

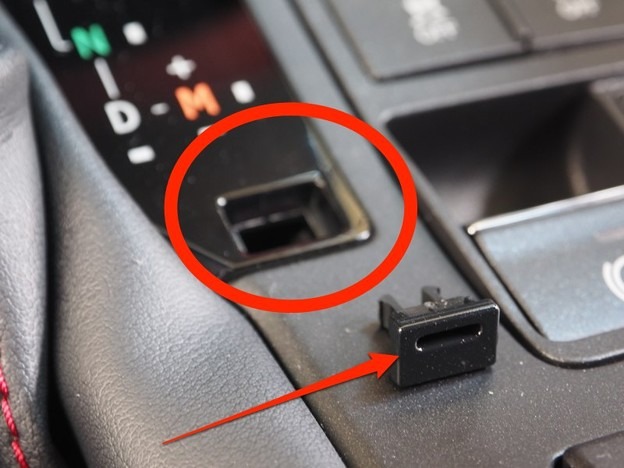

次にシフトロック解除ですが、蓋を外します。
この蓋は隙間にヘラなどを差し込んで外すしかないのですが、傷が付きやすいかと思いますので、慎重に作業してください。
かなり先端の薄いヘラが良いかと思います。
金属工具では傷が付きます。
この蓋は隙間にヘラなどを差し込んで外すしかないのですが、傷が付きやすいかと思いますので、慎重に作業してください。
かなり先端の薄いヘラが良いかと思います。
金属工具では傷が付きます。
シフトロック解除をし、シフト位置を手前にズラします。

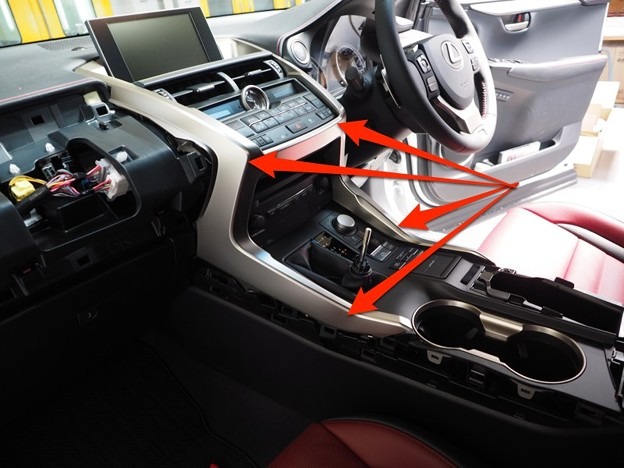

次に画像のシルバーパネルを外します。
かなり大きなパネルですので、側面の勘合位置などを良く観察して位置を理解し、車輌後方側から浮かせて外してください。
手前側から慎重に外す事により全体が浮くように外れます。
無理矢理引っ張っても外れません。
かなり大きなパネルですので、側面の勘合位置などを良く観察して位置を理解し、車輌後方側から浮かせて外してください。
手前側から慎重に外す事により全体が浮くように外れます。
無理矢理引っ張っても外れません。

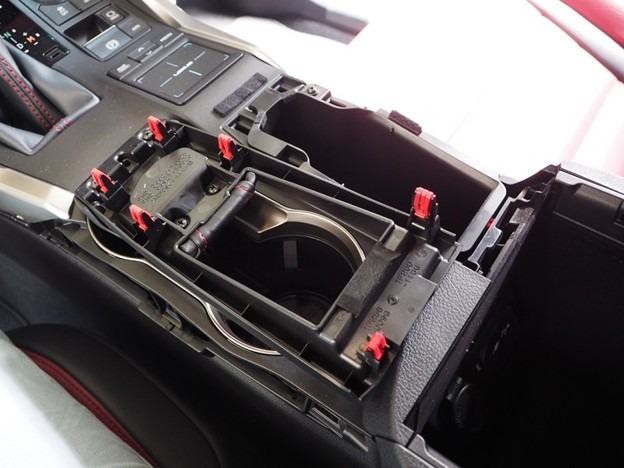

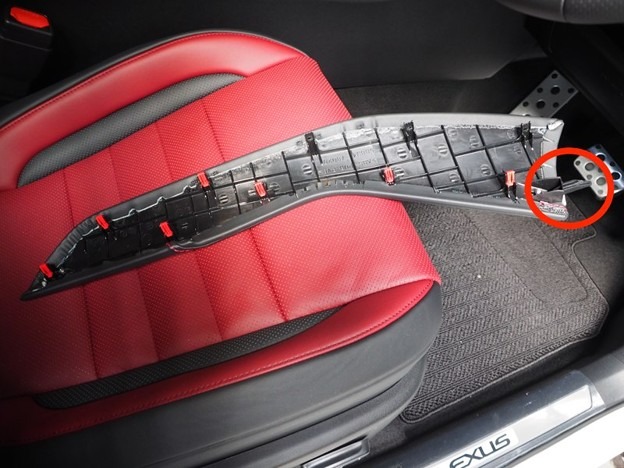

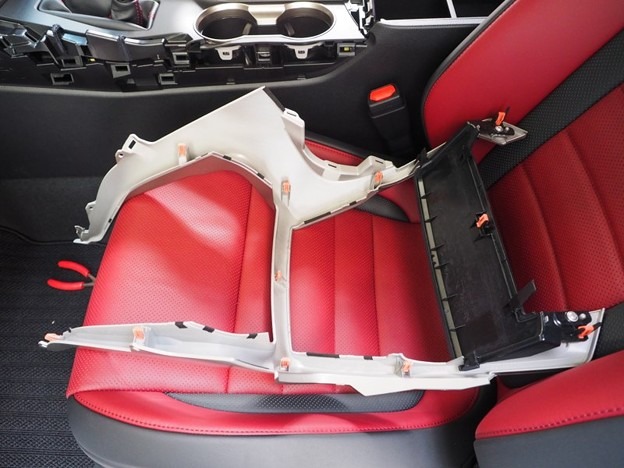

パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。
次にセンターコンソールパネルを外します。
クリップの位置など把握しながら慎重に外してください。
特に車輌前方は外す際にオーディオパネルとかなり近いので、オーディオパネルに接触しないように注意が必要です。
こちらも手前側から慎重に外してください。
クリップの位置など把握しながら慎重に外してください。
特に車輌前方は外す際にオーディオパネルとかなり近いので、オーディオパネルに接触しないように注意が必要です。
こちらも手前側から慎重に外してください。

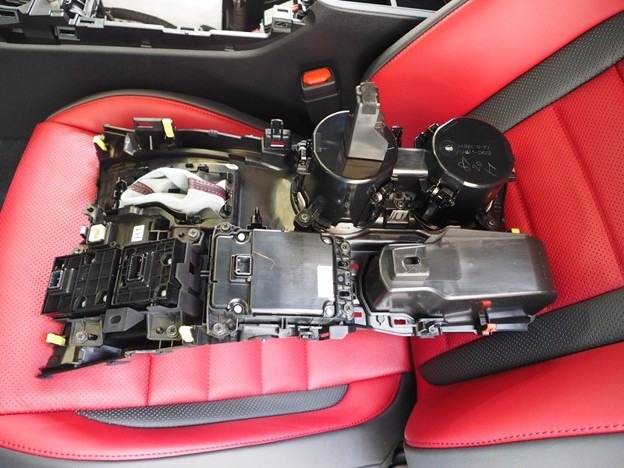

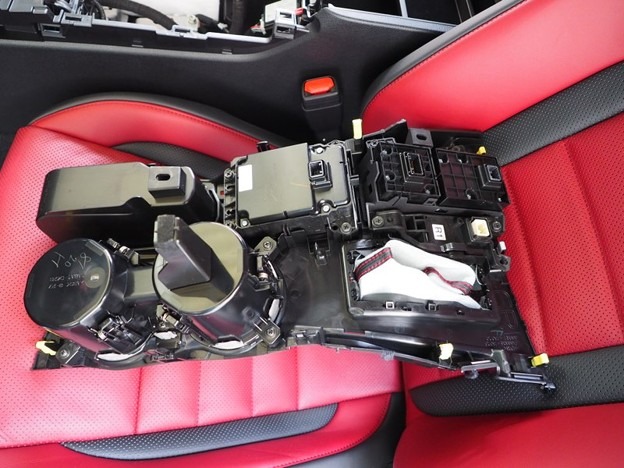

パネル裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。

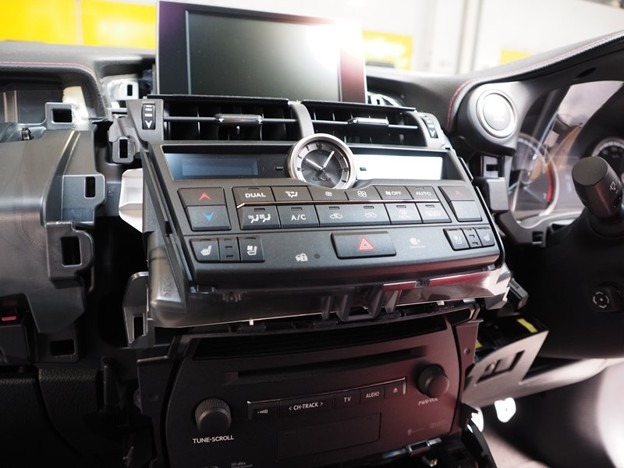

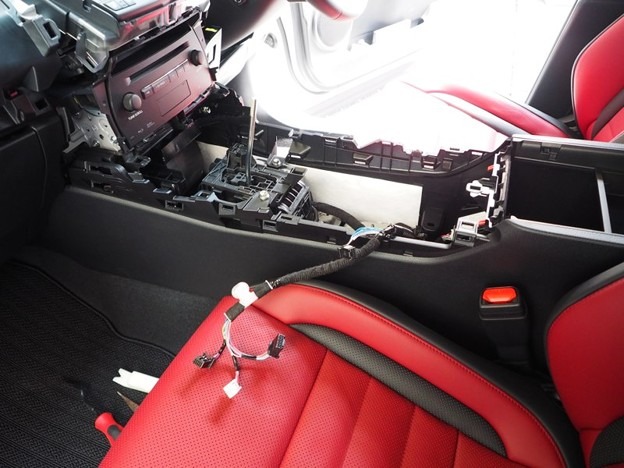

外れた状態となります。
接続されているコネクターなど外し、車輌から外します。
接続されているコネクターなど外し、車輌から外します。

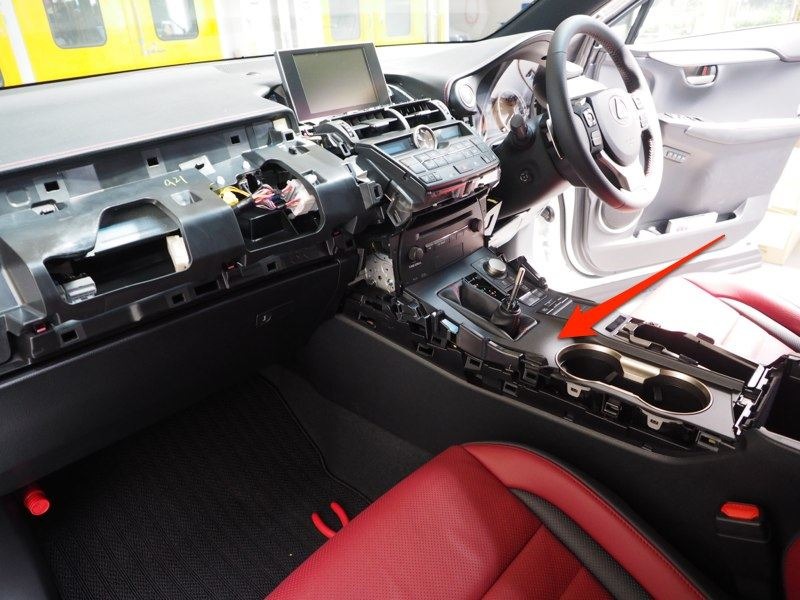

画像のユニットを外しますが、簡単に外れます。

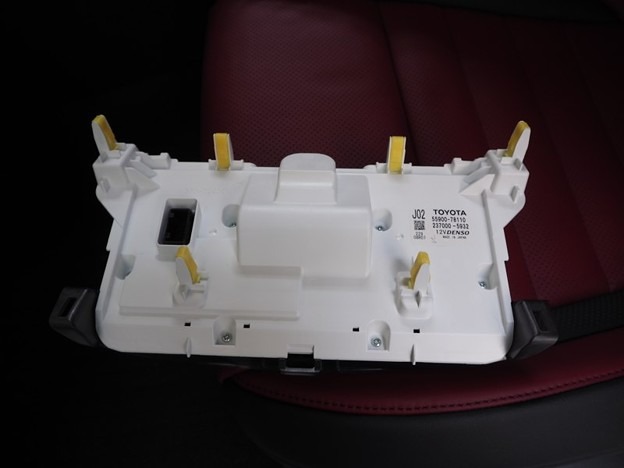

ユニット裏側の画像になります。
クリップの位置など参考にしてください。
クリップの位置など参考にしてください。
ここまで分解して、ようやくオーディオユニットを外す事ができます。
４カ所のボルトを外してユニット本体を手前に引き出して裏側のコネクターへブルーバナナのキットを接続となります。
接続は付属する説明書を参考に作業してください。
分解作業は以上となります。
４カ所のボルトを外してユニット本体を手前に引き出して裏側のコネクターへブルーバナナのキットを接続となります。
接続は付属する説明書を参考に作業してください。
分解作業は以上となります。
